Λεπτομέρειες:
|
| Protection Grade: | IP20B | Insulation Resistance: | 5000 mΩ Min （Dry） 200 mΩ Min (RH 95%) |
|---|---|---|---|
| Minimum Mating Cycles: | 100 times | Termination Method: | Crimp / Typical |
| Rated Voltage: | UL DC 1000V, TUV 1500V DC | Voltage Rating: | Up to 100V |
| Contact Material: | Copper Alloy | Orientation: | Right Angle |
| Operational Temp: | -40℃ ~125℃ | Housing Material: | Thermoplastic |
| Salt Spray Re: | 144H (Mated) | Working Pressure: | 0.5~1.6 Bar |
| Cpa: | With | Locking System: | CPA/TPA (Yes, typically with CPA/TPA) |
| Wire Gauge: | 10-12 AWG |
Βασικά χαρακτηριστικά:
Περιγραφή του προϊόντος

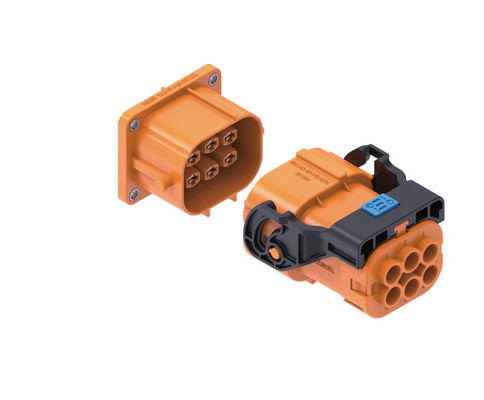

ΗΝεοδύναμη 1000V υψηλής τάσης 6 πιν αυτοκινητοβιομηχανικός σύνδεσμοςέχει σχεδιαστεί εξειδικευμένα για να ανταποκρίνεται στις αυστηρές απαιτήσεις των σύγχρονων συστημάτων ηλεκτρικών οχημάτων.Αυτή η σύνδεση παρέχει μια ασφαλή και αξιόπιστη γέφυρα τόσο για τη μετάδοση ισχύος και σήματοςΑντιπροσωπεύει διάφορα6 τύποι συνδέσμων για καρφίτσεςγια την εξαιρετική αντοχή του και τα ενσωματωμένα χαρακτηριστικά ασφάλειας.
Η κατασκευή του διαθέτει ολοκληρωμένη θωράκιση 360° για τη διατήρηση της καθαρότητας του σήματος.η οποία είναι κρίσιμη για την περίπλοκη ηλεκτρονική των οχημάτωνΟ σχεδιασμός του συνδέσμου περιλαμβάνει επίσης ένα σύστημα κλειδιών Poka-Yoke, καθιστώντας αδύνατη την εσφαλμένη σύνδεση και απλουστεύοντας τη διαδικασία συναρμολόγησης, ένα χαρακτηριστικό που συχνά αναδεικνύεται σε έναΔιάγραμμα συνδέσμου 6 πινώνΟ συνδυασμός μιας δευτερεύουσας κλειδαριάς και ενός άγγιγματος προσφέρει στρώματα ασφαλείας απαραίτητα για τους τεχνικούς και τους τελικούς χρήστες που αλληλεπιδρούν με συστήματα υψηλής τάσης.Σύνδεσμος 6 πινών αρσενικόή το6 πιν συνδέσμους θηλυκό, κάθε μέρος είναι κατασκευασμένο για μια ασφαλή, σφραγισμένη εφαρμογή.
Αυτό το συστατικό είναι κάτι παραπάνω από ένα απλό συνδετήρα. Είναι μια κρίσιμη προστασία για την αλυσίδα τροφοδοσίας ηλεκτρικής ενέργειας.Με την ικανότητά του να αντέχει σε ακραίες θερμοκρασίες και να αντιστέκεται στην είσοδο σύμφωνα με τα πρότυπα IP67 και IP6K9K, η Νέα ΔύναμηΣύνδεσμος 6 πινώνΕίναι η οριστική επιλογή για τους μηχανικούς που αναζητούν μια αξιόπιστη, ασφαλή και υψηλής απόδοσης λύση σύνδεσης για αυτοκίνητα, ηλεκτρικά οχήματα,και άλλες απαιτητικές μεταφορικές εφαρμογέςΕπικοινωνήστε μαζί μας σήμερα για να μάθετε πώς αυτός ο προηγμένος σύνδεσμος μπορεί να βελτιώσει το επόμενο έργο σας.
| Ειδικότητα | Προδιαγραφές |
| Διαμόρφωση πυρήνα | |
| Αριθμός πινών | 6 καρφίτσες (4 ισχύος + 2 σήμα) |
| Πρωταρχικές εφαρμογές | Ενσωματωμένο φορτιστή (OBC), μονάδα αποσύνδεσης μπαταρίας (BDU), συστήματα υψηλής τάσης ηλεκτρικών οχημάτων |
| Ηλεκτρική απόδοση | |
| Ονομαστική τάση | 1000V AC/DC |
| Ονομαστική τάση (σήμα) | 24V AC/DC |
| Κατηγοριοποιημένο ρεύμα (δύναμη) | 35A (@ 6mm2), 30A (@ 4mm2), 25A (@ 2.5mm2) |
| Κατηγοριοποιημένο ρεύμα (σημείο) | 2Α (@ 0,35mm2) |
| Ηλεκτρική αντίσταση (δύναμη) | 3000V AC @ 50Hz (φυσιολογική κατάσταση) |
| Ηλεκτρική αντίσταση (σήμα) | 1000V AC @ 50Hz (φυσιολογική κατάσταση) |
| Φυσική & Περιβαλλοντική | |
| Θερμοκρασία λειτουργίας | -40°C έως +125°C |
| Προστασία κατά της εισόδου (IP) | IP67 και IP6K9K (συμπλεγμένα) |
| Προστασία κατά της επαφής | IPXXB (απορριπτό) |
| Συμβατό εύρος καλωδίων | 2.5 mm2 έως 6 mm2 (δύναμη) |
| Χαρακτηριστικά & Ασφάλεια | |
| Χαρακτηριστικά ασφαλείας | Δραστηριότητα διακόπτη υψηλής τάσης (HVIL), δευτερεύουσα λειτουργία κλειδώματος |
| Σύστημα ζευγαρώματος | Poka-Yoke (Προστασία σφαλμάτων) |
| Προστασία | Προστασία 360° για προστασία EMI/EMC |
Σχεδιασμένο για υψηλής ζήτησης και αποστολή-κρίσιμα περιβάλλοντα, το Neopower 1000V6 πιν αυτοκινητοβιομηχανικός σύνδεσμοςΗ ισχυρή σχεδίαση του και τα προηγμένα χαρακτηριστικά ασφαλείας του εξασφαλίζουν αξιόπιστες επιδόσεις εκεί όπου είναι πιο σημαντικό.
Πρωταρχικές εφαρμογές:
Τι κάνει αυτόν τον συνδετήρα κατάλληλο για συστήματα αυτοκινήτων υψηλής τάσης;
Αυτό...Σύνδεσμοι 6 πιν αυτοκινήτωνΤο μοντέλο αυτό έχει σχεδιαστεί ειδικά για τα σκληρά περιβάλλοντα των ηλεκτρικών οχημάτων.και ένα εξαιρετικά ευρύ εύρος θερμοκρασιών λειτουργίας από -40°C έως +125°CΤο πιο σημαντικό, τα ενσωματωμένα χαρακτηριστικά ασφάλειας όπως το HVIL είναι απαραίτητα για την προστασία των συστημάτων υψηλής τάσης.
Τι είναι η HVIL και γιατί είναι σημαντική για αυτή τη σύνδεση 6 πινών;
Η HVIL σημαίνει High-Voltage Interlock Loop. Είναι ένα κρίσιμο χαρακτηριστικό ασφάλειας που λειτουργεί ως κύκλος ανατροφοδότησης.Σύνδεσμος 6 πινών αρσενικό και θηλυκόΌταν τα εξαρτήματα μπορούν να διαχωριστούν, το κύκλωμα HVIL υποδεικνύει στο σύστημα να κλείσει την παροχή υψηλής τάσης.Αυτό αποτρέπει επικίνδυνα ηλεκτρικά τόξα και εξασφαλίζει ότι ο συνδετήρας είναι ασφαλής για να χειριστεί κατά τη διάρκεια της αποσύνδεσης.
Πώς εξασφαλίζετε μια σωστή και ασφαλή σύνδεση;
Ο συνδετήρας μας χρησιμοποιεί δύο βασικά χαρακτηριστικά για αυτό. Πρώτον, έχει ένα σχεδιασμό Poka-Yoke, που είναι μια μορφή προστασίας από λάθη που εμποδίζει σωματικά τον συνδετήρα από το να συνδεθεί λανθασμένα. Δεύτερον,Περιλαμβάνει ένα δευτερεύον μηχανισμό κλειδαρίσματος που παρέχει ένα σαφές αγγίξιμο και ακουστικό "κλικ"," που επιβεβαιώνει ότι ο συνδετήρας είναι πλήρως στερεωμένος και ασφαλισμένος κατά των δονήσεων και της τυχαίας αποσύνδεσης.
Μπορεί αυτή η σύνδεση να χρησιμοποιηθεί ως κύρια πηγή ενέργειας 6 πιν για την εφαρμογή μου;
Με ονομαστικό ρεύμα μέχρι και 35A στις επαφές τροφοδοσίας και ονομαστικό 1000V, αυτός ο συνδετήρας είναι σχεδιασμένος ειδικά για παροχή ενέργειας.Είναι μια ιδανική επιλογή για την ασφαλή μεταφορά υψηλών επιπέδων ισχύος από μια μπαταρία ή μονάδα διανομής σε εξαρτήματα όπως ένα φορτιστή στο σκάφος, καθιστώντας το βασικό συστατικό τηςΗλεκτρική τροφοδοσία με σύνδεσμο 6 πινώνΑλυσίδα.
Πόσο ανθεκτικός είναι αυτός ο συνδετήρας σε σκληρό καιρό ή βιομηχανικό περιβάλλον;
Αυτός ο συνδετήρας είναι κατασκευασμένος για να αντέχει σε ακραίες συνθήκες.Σε συνδυασμό με το ευρύ εύρος θερμοκρασίας λειτουργίας, εγγυάται αξιόπιστη απόδοση σε περιβάλλοντα με έκθεση σε υγρασία, βρωμιά και θερμικό σοκ.
Τι είδη καλωδίων και διαγράμματα καλωδίωσης είναι συμβατά;
Οι τέσσερις επαφές ισχύος είναι συμβατές με μεγέθη καλωδίων που κυμαίνονται από 2,5 mm2 έως 6 mm2, ενώ οι δύο επαφές σήματος είναι σχεδιασμένες για καλώδιο 0,35 mm2.Αυτή η ευελιξία επιτρέπει στους σχεδιαστές να χρησιμοποιούν κατάλληλα μετρήσεις σύρματος για διαφορετικά φορτία ρεύματοςΕνώ δεν παρέχουμε μια καθολικήΔιάγραμμα συνδέσμου 6 πινών, το σχεδιασμό Poka-Yoke και η σαφής εικόνα απλοποιούν την ενσωμάτωση στα σχέδια του συστήματος σας.
Πώς διαφέρει αυτό από μια τυπική σύνδεση 6 πιν για ένα ρυμουλκούμενο ή GPU;
Αν και μπορεί να έχουν τον ίδιο αριθμό καρτών, αυτό είναι ένα εξαιρετικά εξειδικευμένο στοιχείο.Εφοδιασμός με ρυμουλκούμενο 6 πινπρίζα ή6 κόμβοι GPUΟι συνδετήρες μας είναι κατασκευασμένοι για εφαρμογές υψηλής τάσης (1000V) και υψηλού ρεύματος.Υψηλότερα υλικά για θερμική αντοχή, και προστασία 360°, που δεν υπάρχουν σε τυπικούς καταναλωτικούς ή χαμηλής τάσης συνδέσμους.
Η NeoPower είναι αφιερωμένη σε υδροσταθερές συνδέσεις και καλώδια υψηλής τάσης / υψηλού ρεύματος, που εφαρμόζονται σε μπαταρίες νέας ενέργειας, ηλεκτρικά οχήματα, βαριά μηχανήματα, βιομηχανική σύνδεση, σύστημα κίνησης,Αποθήκευση ηλιακής/αιολικής ενέργειας, έξυπνο δίκτυο, AGV, κλπ.

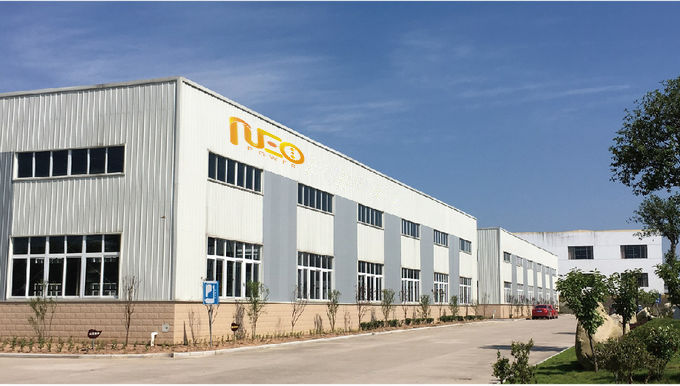

Η Neopower διαθέτει δύο βάσεις παραγωγής που βρίσκονται στο Huizhou, επαρχία Guangzhou, για συνδέσμους πλαστικού κελύφους και στο Changzhou, επαρχία Jiangsu, για συνδέσμους μεταλλικού κελύφους αντίστοιχα.Με πλούσια εμπειρογνωμοσύνη και υψηλού επιπέδου διαχείρισηΗ Neopower παρέχει προϊόντα υψηλής ποιότητας και εξαιρετικές υπηρεσίες σε πελάτες σε όλο τον κόσμο.
Η εταιρεία έχει περάσει την IATF 16949:2016, ISO 9001:2015 σύστημα ελέγχου ποιότητας, και τα προϊόντα του είναι CE, TVU, RoH εγκεκριμένα.
