Λεπτομέρειες:
|
| Insulation Resistance: | 1000MΩ min | Operation Temperature: | -40℃ ~+85 ℃ |
|---|---|---|---|
| Working Pressure: | 0.5~1.6 Bar | Mating Cycle: | ≥100 times |
| Operation Te: | -40℃ ~ +125℃ | Current Rating: | Up to 150A |
| Cpa: | With | Voltage Rating: | Up to 600V |
| Mounting Style: | Panel Mount or PCB Mount | Shell Materials: | Plastic |
| Shielded Efficiency: | 70dB( 10KHz-5Mhz) 65 dB(5MHz-500MHz) | Salt Spray Re: | 144H (Mated) |
| Product Series: | FSP8.0 | Locking System: | CPA/TPA (Yes, typically with CPA/TPA) |
| Certifications: | UL, CSA, RoHS |
Βασικά χαρακτηριστικά:
Περιγραφή του προϊόντος

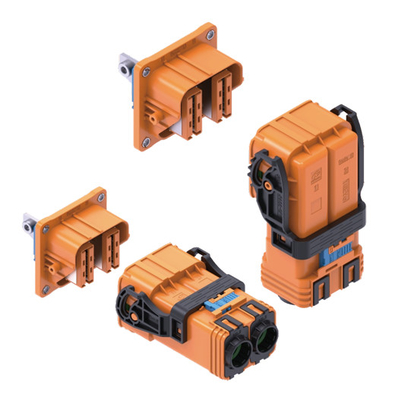

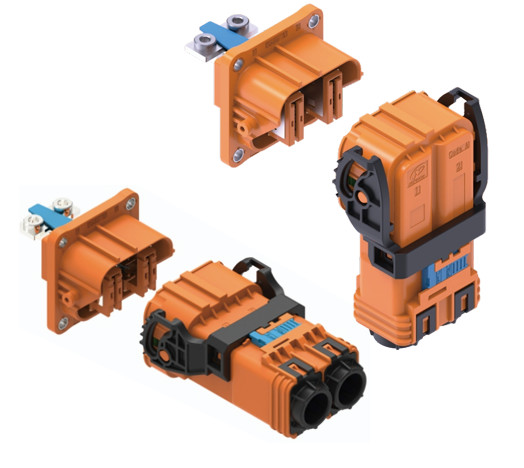

Η Νέα ΔύναμηΔύο κόμβοιείναι μια σύγχρονη λύση σχεδιασμένη για συστήματα υψηλής τάσης και υψηλού ρεύματος σε ηλεκτρικά οχήματα και βιομηχανικές εφαρμογές.Ελεγκτές κινητήρα, και μονάδες διανομής ηλεκτρικής ενέργειας (PDU), αυτή ηυβριδικός σύνδεσμος ισχύοςπαρέχει μια ενιαία, ισχυρή διεπαφή τόσο για τη μετάδοση ισχύος όσο και σήματος, εξασφαλίζοντας απαράμιλλη αξιοπιστία και απόδοση.
Κατασκευασμένο για ασφάλεια και αντοχή, ο σύνδεσμος ενσωματώνει πολλαπλά προηγμένα χαρακτηριστικά.Το κύκλωμα High Voltage Interlock (HVIL) και οι επαφές αγγίγματος προστατεύουν τους τεχνικούς και τους χειριστές από κινδύνους υψηλής τάσηςΗ σχεδίαση του Poka-yoke εξαλείφει τον κίνδυνο σφαλμάτων σύνδεσης.ένα κρίσιμο χαρακτηριστικό σε πολύπλοκες συναρμολογίεςΑυτός ο συνδετήρας δεν είναι μόνο ισχυρός αλλά και εξαιρετικά ανθεκτικός.
Με ανώτερη βαθμολογία IP67 και IP6K9K, αυτό τοαδιάβροχος σύνδεσμος μπαταρίαςΖει καλά στα σκληρότερα περιβάλλοντα, παρέχοντας αξιόπιστη σύνδεση ακόμα και όταν εκτίθεται σε νερό, βρωμιά και σκόνη.Η προστασία 360° είναι απαραίτητη για τη διατήρηση καθαρών σημάτων για τις ενσωματωμένες καρφίτσες σήματος 2A/24VΗ υποστήριξη βαρέων καλωδίων μέχρι 95 mm2, είναι η οριστική επιλογή για εφαρμογές που απαιτούν μέγιστη ροή ισχύος.
Επιλέξτε την υψηλή τάση NeopowerΔύο κόμβοιΕπικοινωνήστε μαζί μας σήμερα για να ανακαλύψετε πώς οι προηγμένες λύσεις συνδέσμων μας μπορούν να ενισχύσουν την καινοτομία σας.
| Ειδικότητα | Αξία |
| Κατηγοριοποιημένο ρεύμα (δύναμη) | 300A (σε 70mm2), 400A (σε 95mm2) |
| Κατηγοριοποιημένο ρεύμα (σημείο) | 2Α (σε 0,35 mm2) |
| Ονομαστική τάση | 1000V AC/DC |
| Ονομαστική τάση (σήμα) | 24V AC/DC |
| Αξιολόγηση προστασίας | IP67 και IP6K9K |
| Θερμοκρασία λειτουργίας | -40°C έως +125°C |
| Συμβατό εύρος καλωδίων | 70 mm2 έως 95 mm2 (δύναμη) |
| Χαρακτηριστικά ασφαλείας | HVIL (High Voltage Interlock), απρόσβλητο στην αφή (IPXXB) |
| Ασφάλεια σύνδεσης | Δραστηριότητα δευτερεύουσας κλειδαριότητας, Poka-yoke |
| Προστασία | 360° EMI προστασία |
| Ηλεκτρική αντίσταση (δύναμη) | 3000V εναλλασσόμενη ενέργεια σε 50Hz (κανονικές συνθήκες) |
| Ηλεκτρική αντίσταση (σημείο) | 1000V εναλλασσόμενη ενέργεια σε 50Hz (κανονικές συνθήκες) |
| Πρωταρχικές εφαρμογές | Η μπαταρία, ο ελεγκτής κινητήρα, η μονάδα διανομής ισχύος (PDU) |
Σχεδιασμένο για περιβάλλοντα υψηλής ζήτησης, το Neopowerυβριδικός σύνδεσμος ισχύοςείναι η απόλυτη λύση για εφαρμογές που απαιτούν ισχυρές, ασφαλείς και αξιόπιστες συνδέσεις υψηλής τάσης.
Ε: Τι το κάνει αυτό ένα "σύνδεσμο υβριδικής ισχύος";
Α: Αυτό είναι έναυβριδικός σύνδεσμος ισχύοςδιότι συνδυάζει διαφορετικές λειτουργίες σε ένα ενιαίο περίβλημα. Διαθέτει δύο μεγάλες πρωταρχικές επαφές που έχουν σχεδιαστεί για να χειρίζονται πολύ υψηλό ρεύμα και τάση (έως 400A/1000V) για τη μετάδοση ισχύος,σε συνδυασμό με μικρότερες επαφές που προορίζονται για σήματα χαμηλής τάσης (2A/24V)Αυτό σας επιτρέπει να τροφοδοτείτε με ενέργεια και να επικοινωνείτε με μια συσκευή χρησιμοποιώντας μόνο έναν ανθεκτικό συνδέτη.
Ε: Πόσο αδιάβροχη είναι αυτή η σύνδεση; Μπορεί να χρησιμοποιηθεί σε υγρό ή βρώμικο περιβάλλον;
Α: Ασφαλώς. Ο συνδετήρας έχει βαθμολογία IP67 και IP6K9K. Αυτό σημαίνει ότι προστατεύεται πλήρως από την είσοδο σκόνης και μπορεί να βυθιστεί σε ύδατο έως 1 μέτρο για 30 λεπτά (IP67).Η βαθμολογία IP6K9K παρέχει προστασία από ισχυρέςΑυτό το καθιστά ένα πραγματικά αξιόπιστοαδιάβροχος σύνδεσμος μπαταρίαςκατάλληλο για χρήση σε όλες τις καιρικές συνθήκες και για διαδικασίες πλύσης.
Ε: Για ποιο σκοπό χρησιμοποιούνται το HVIL και τα δευτερεύοντα κλειδαριά;
Α: Η ασφάλεια είναι πρωταρχικής σημασίας στα συστήματα υψηλής τάσης.πρινΗ δευτερογενής κλειδαριά είναι ένας φυσικός μηχανισμός που παρέχει ένα επιπλέον στρώμα ασφαλείας, αποτρέποντας τηνΔύο κόμβοιΗ αλυσίδα αυτή είναι απαραίτητη για τις αυτοκινητοβιομηχανικές και βιομηχανικές εφαρμογές.
Ε: Ποιο είναι το όφελος του σχεδιασμού Poka-yoke;
Απάντηση: Το Poka-yoke είναι ένας ιαπωνικός όρος που σημαίνει "αποστασιοποιημένη από σφάλματα".Αυτό αποτρέπει τη βλάβη των πινών σύνδεσης και του συνδεδεμένου εξοπλισμού, εξασφαλίζοντας μια τέλεια και ασφαλή σύνδεση κάθε φορά.
Ε: Γιατί η προστασία 360° είναι σημαντική για αυτόν τον σύνδεσμο υψηλής τάσης;
Α: Οι εφαρμογές υψηλού ρεύματος, όπως εκείνες που περιλαμβάνουν ελεγκτές κινητήρα, μπορούν να δημιουργήσουν σημαντικές ηλεκτρομαγνητικές παρεμβολές (EMI).Η προστασία 360° λειτουργεί σαν ένα προστατευτικό φράγμα γύρω από τις εσωτερικές επαφέςΑυτό εξασφαλίζει ότι η επικοινωνία δεδομένων του συστήματος σας παραμένει σαφής και αξιόπιστη.
Ε: Για ποιο μέγεθος καλωδίου είναι σχεδιασμένος αυτός ο σύνδεσμος;
Α: Αυτός ο σύνδεσμος βαριάς χωρητικότητας έχει σχεδιαστεί για να χωρέσει μεγάλα καλώδια ηλεκτρικής ενέργειας με περιοχή διατομής που κυμαίνεται από 70 mm2 έως 95 mm2.Αυτό το μεγάλο εύρος του επιτρέπει να χειρίζεται με ασφάλεια και αποτελεσματικότητα ρεύματα έως 400A χωρίς υπερθέρμανση, καθιστώντας το ιδανικό για πραγματικά συστήματα υψηλής ισχύος.
Η NeoPower είναι αφιερωμένη σε υδροσταθερές συνδέσεις και καλώδια υψηλής τάσης / υψηλού ρεύματος, που εφαρμόζονται σε μπαταρίες νέας ενέργειας, ηλεκτρικά οχήματα, βαριά μηχανήματα, βιομηχανική σύνδεση, σύστημα κίνησης,Αποθήκευση ηλιακής/αιολικής ενέργειας, έξυπνο δίκτυο, AGV, κλπ.

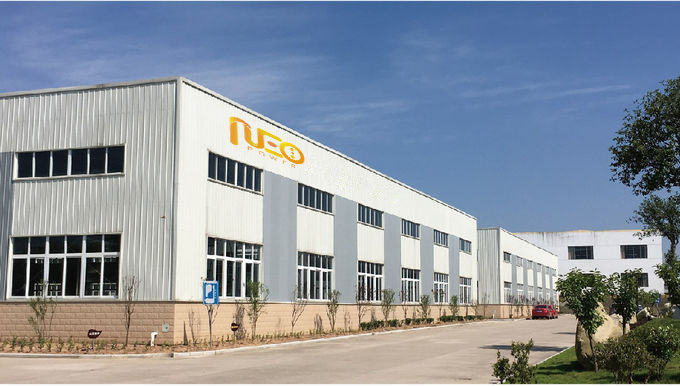

Η Neopower διαθέτει δύο βάσεις παραγωγής που βρίσκονται στο Huizhou, επαρχία Guangzhou, για συνδέσμους πλαστικού κελύφους και στο Changzhou, επαρχία Jiangsu, για συνδέσμους μεταλλικού κελύφους αντίστοιχα.Με πλούσια εμπειρογνωμοσύνη και υψηλού επιπέδου διαχείρισηΗ Neopower παρέχει προϊόντα υψηλής ποιότητας και εξαιρετικές υπηρεσίες σε πελάτες σε όλο τον κόσμο.
Η εταιρεία έχει περάσει την IATF 16949:2016, ISO 9001:2015 σύστημα ελέγχου ποιότητας, και τα προϊόντα του είναι CE, TVU, RoH εγκεκριμένα.
